2차 전지 E-CID 조립설비
FEATURES
- Low Particle by Ceramic Ball Mechanism
- Easy Maintenance using Repair Parts Kit
- Applications : Pump isolation
SPECIFICATION
| 구 분 | 자동 조립 라인 #2 |
| 장비 SIZE | 2.2M x 1.4M |
| C/T | 20만개/월 |
| 주요구동 | Laser Welding / Curling |
| 주요검사 | Vision / Height / IR Test |
| 구동방식 | X축 2stage Robot |
| Cavity | 1차 Assy – 3EA Cap Up – 3EA |
| Feeder | 2sets |
| Laser | 500W – 1sets |
지르코니아-ABS 링 접착제 토출 설비
FEATURES
- Zirconia Disc 에 Plastic Ring을 자동 조립하는 설비
SPECIFICATION
| 구분 | 규격 (MM) |
| 설비 Size | 4,500 x 3,000 x 2,500 (T.B.D) |
| Zirconia Disc Size | 외경 93.82 ~ 94.35mm, 두께 10 ~ 30T (12, 14, 16, 18, 20, 22, 25, 30T 8종)+10T |
| Plastic Ring Spec | 재질 – ABS, 외경 – 98.3 ± 0.1 mm, 내경 – 94.4+0.2 mm, 접착제 주입구 : 6개소 |
| 1일 생산량 | 480 ea (T.B.D) |
| Tact Time | 1 min/ea |
| 제품 공급 | 대차로 Zirconia Disc Tray를 설비 Magazine에 수동으로 공급 (10 Tray) |
| 주요 구성품 | 수직 다관절 Robot, Tray Magazine, Tray Elevator, Tray Transfer Unit , Jig Conveyor, Collar/Ring Supply Unit Vision Unit(외경, 두께, 접착구 확인용), 비접촉식 변위센서(Collar 두께 측정용), 건조로 |
| 설비 제어 방식 | PLC |
ITO 필름 Roll to Sheet Laser 에칭 설비
FEATURES
- Low Particle by Ceramic Ball Mechanism
- Easy Maintenance using Repair Parts Kit
- Applications : Pump isolation
SPECIFICATION
| Title | Specifications | |
| Motor & Guide type | Linear motor , LM guide | |
| Effective stroke | X axis: 600mm, Y1, Y2 axis: 900mm , Z axis : 50mm | |
| X-Y Axis | Accuracy | £ ± 10µm (@ O.T) |
| Repeatability | £ ± 5µm (@ O.T) | |
| Flatness | £ ± 10µm (@ O.T) | |
| Straightness | ||
| Max. Velocity | 500mm/s | |
| Accel. | 0.5G | |
| Z axis Velocity | 50 mm/s | |
| Payload | Z Axis 20kg Laser Optics Weight 30kg on Gantry | |

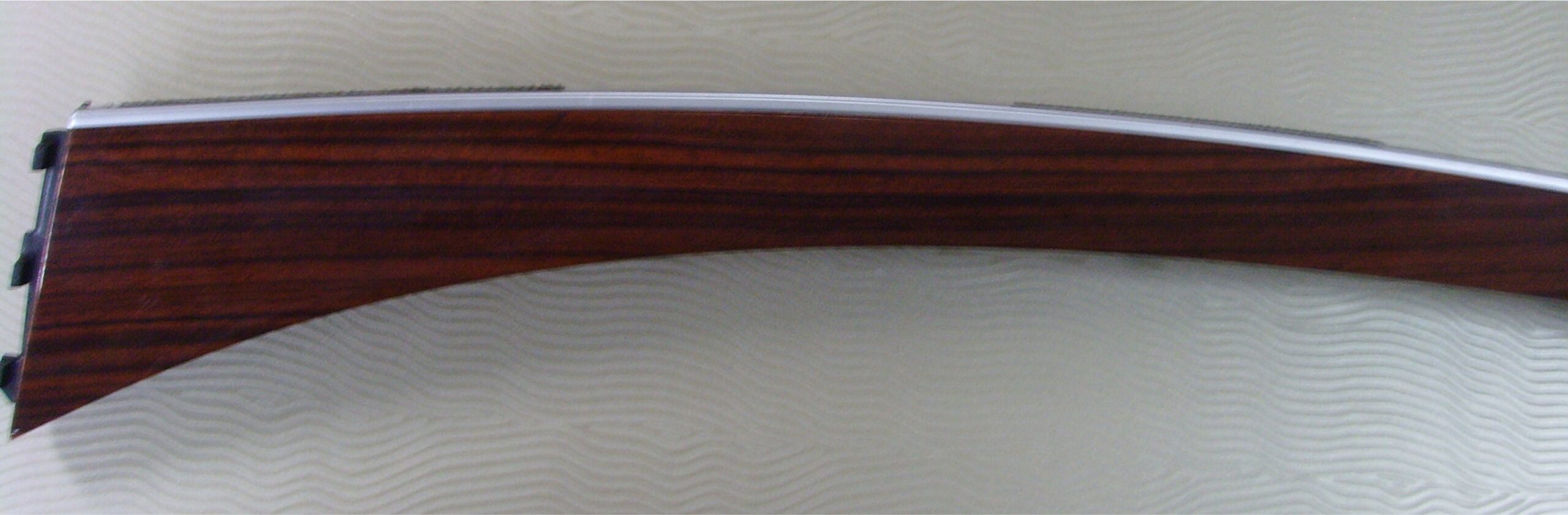

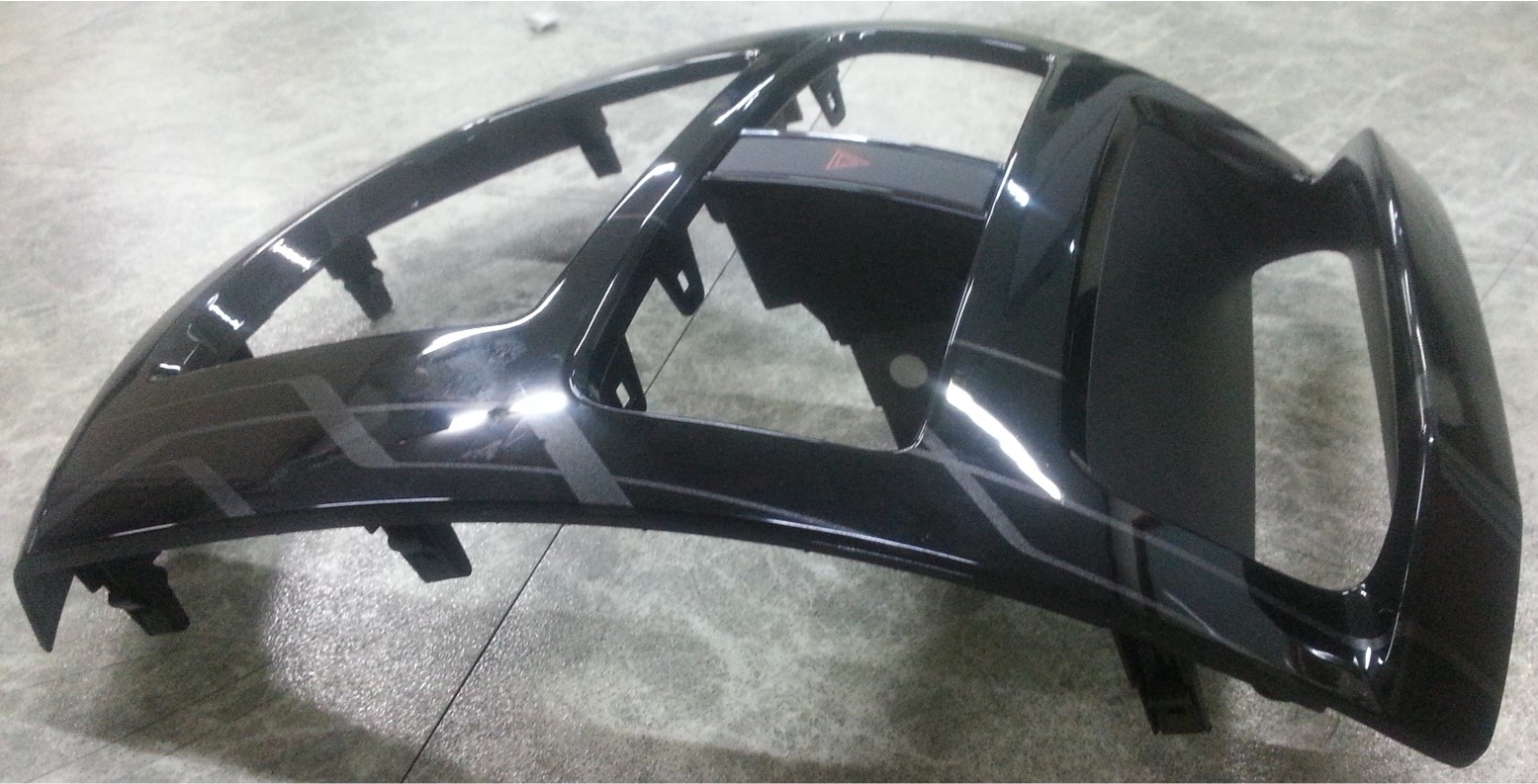

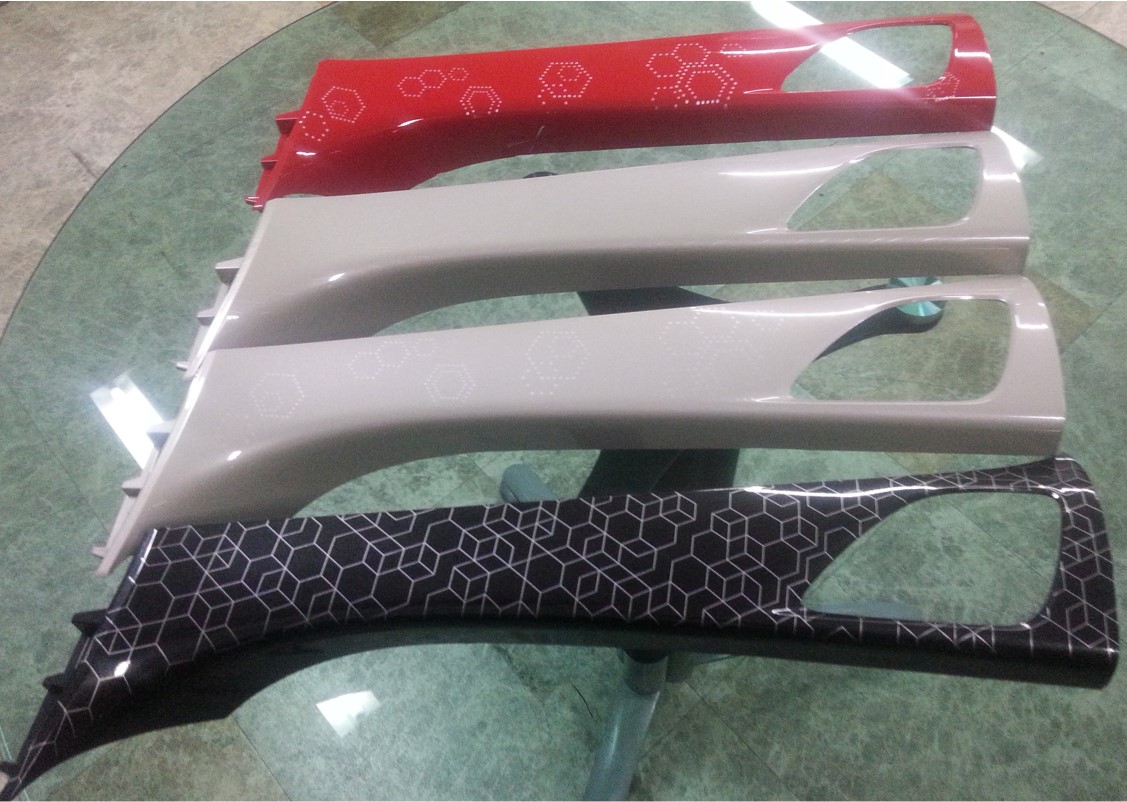

자동차 인테리어 파츠 대형 인쇄기
FEATURES
- PLC & TOUCH로 각 구동파트 수치제어 가능
- 총생산 수량 / 1Cycle Tack Time 표시
- PAD 및 PLATE 교체 주기 표시.
- INK 사용 주기 표시
SPECIFICATION
| 구분 | 규격 (MM) |
| IMAGE PLATE SIZE | 920 * 1050 |
| INK CUP | 300 |
| 최대인쇄 IMAGE | 200 * 800 |
| 수평(전,후) STROKE | 2000 |
| 수직(상,하) STROKE | 6000 |
| 구동방식 | 에어 실린더 (압력 6bar) & Z축 servo |
| 제어방식 | PLC & TOUCH SCREEN |
| 소비전력 | 110/220, 50/60Hz |
| 장비규격 | 1200 * 1750 * 2170 |
| 옵션장치 | PAD CLEANNING, 10T STEEL PLATE |

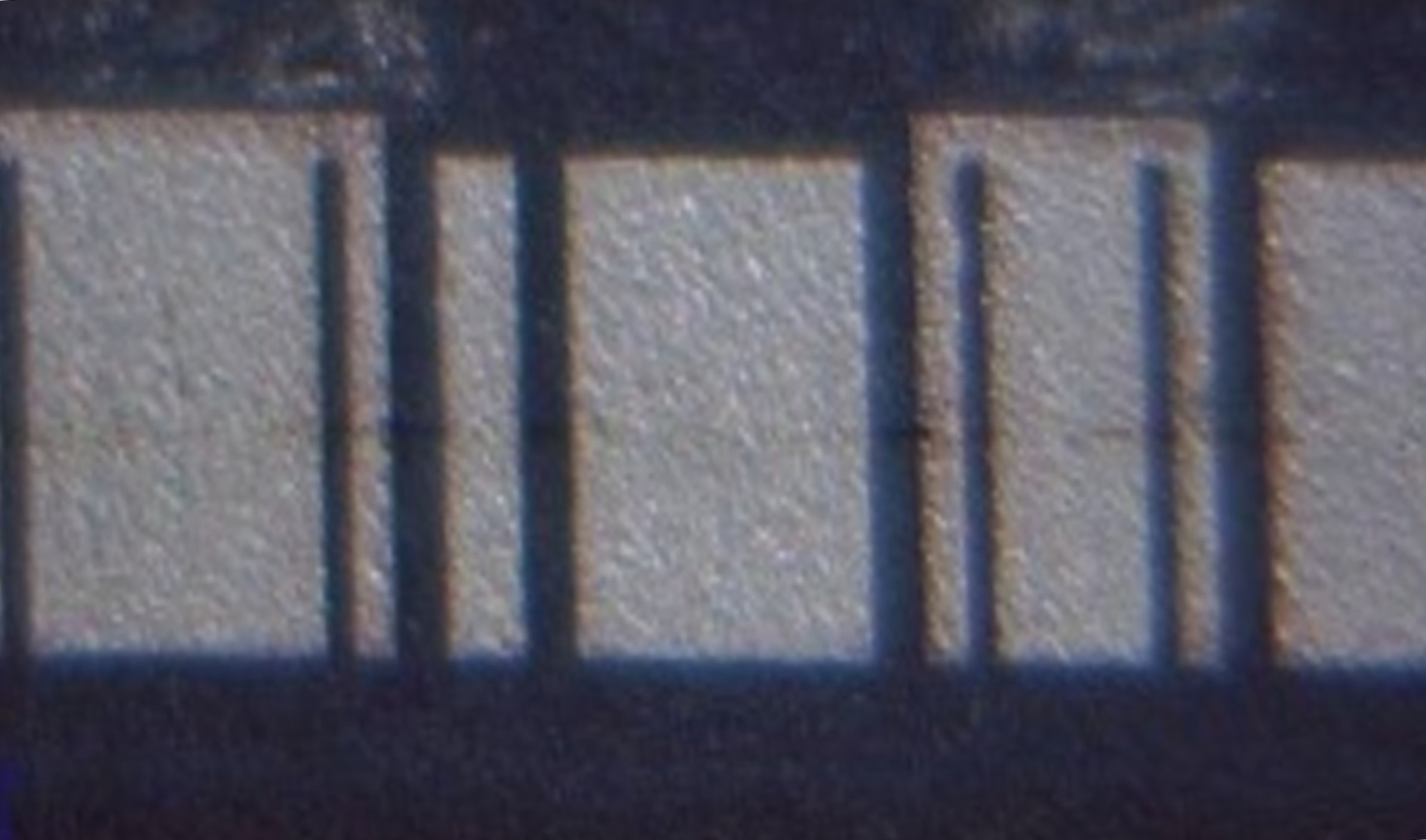

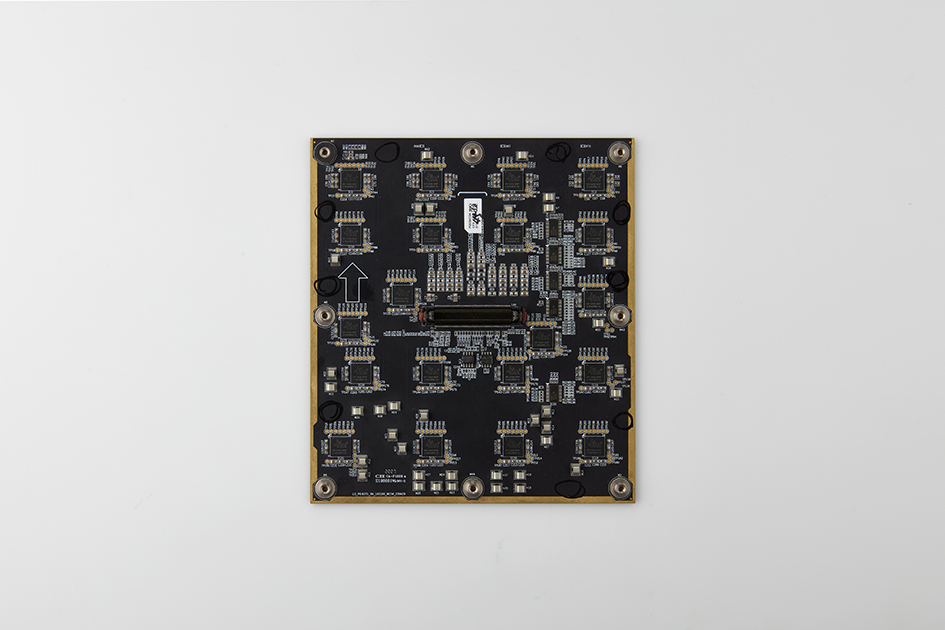

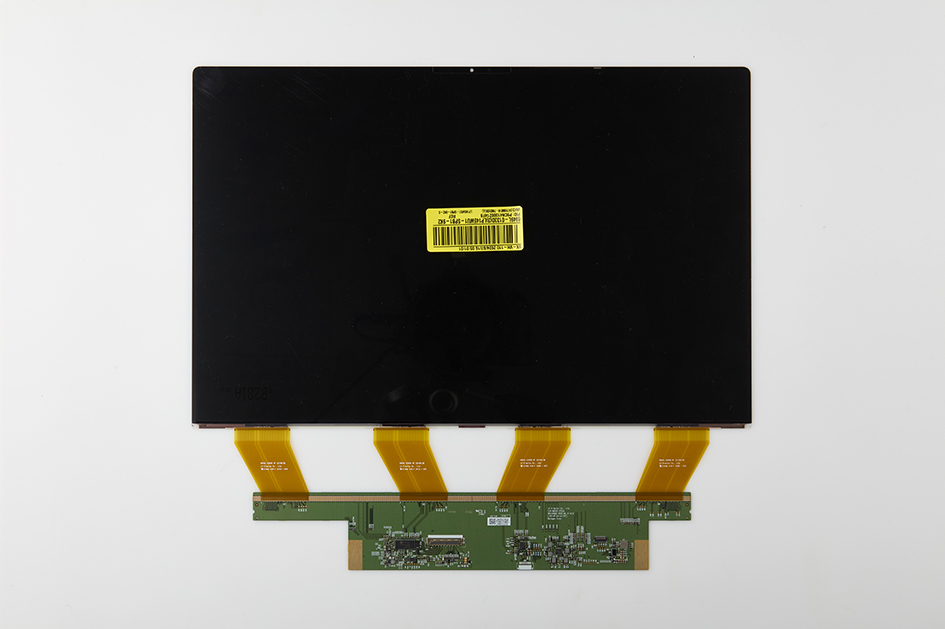

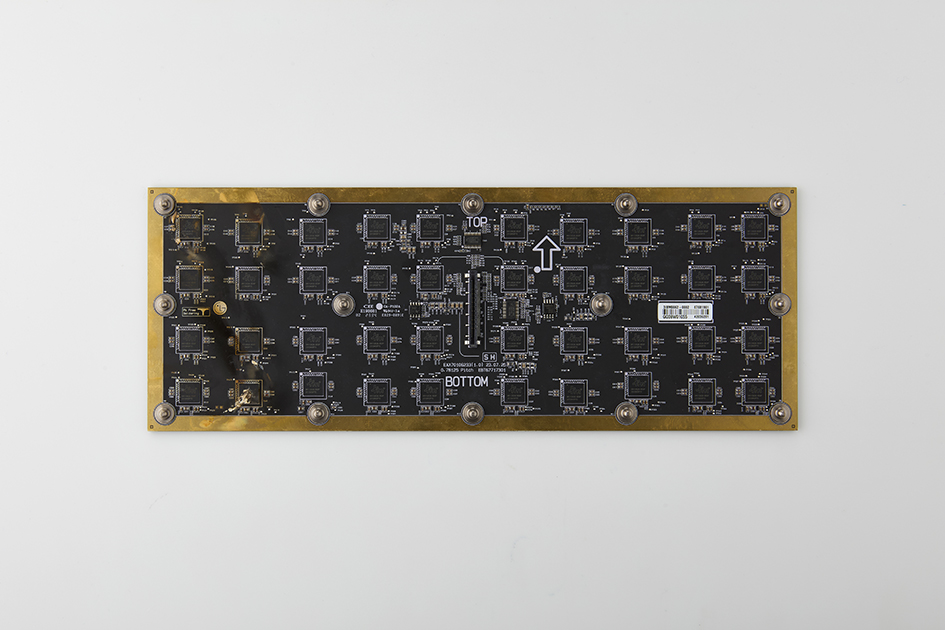

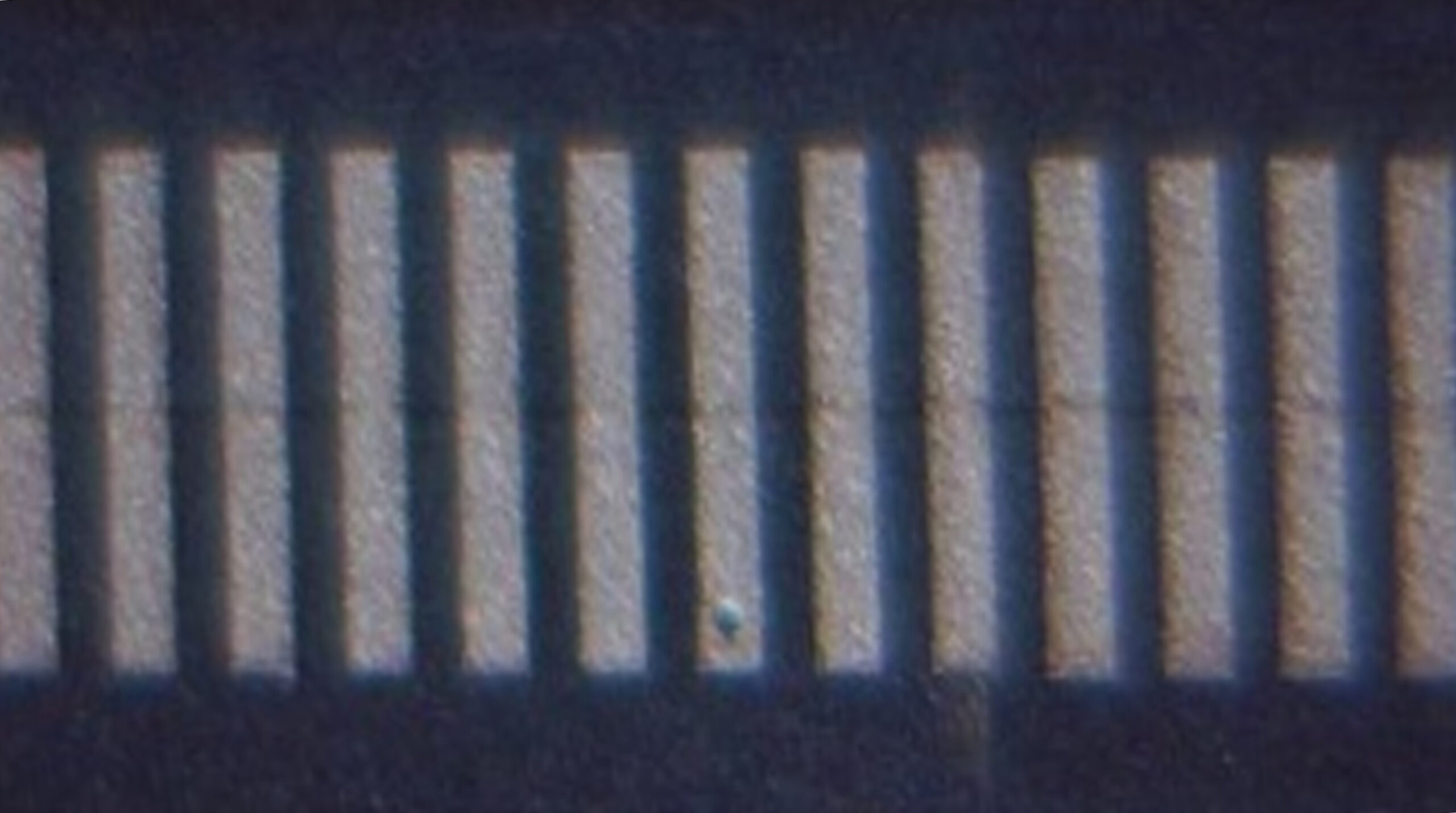

중,대형 디스플레이 Ag Side Bonding 자동화 설비
FEATURES
- PLC & TOUCH로 각 구동파트 수치제어 가능
- 총생산 수량 / 1Cycle Tack Time 표시
- PAD 및 PLATE 교체 주기 표시.
- INK 사용 주기 표시
SPECIFICATION
| 구분 | 규격 (MM) |
| IMAGE PLATE SIZE | 320 * 860 |
| INK CUP | 90 |
| 최대인쇄 IMAGE | 250 * 450 |
| 구동방식 | SERVO MOTOR & INDEX MOTOR |
| 소비전력 | 3Phase, 220V, 60 |
| 장비규격 | 4000 * 2850 * 2500 |
| 검사장치 | PC & VISION SYSTEM |
세탁기 컨트롤 패널 6도 인쇄 설비
FEATURES
- Low Particle by Ceramic Ball Mechanism
- Easy Maintenance using Repair Parts Kit
- Applications : Pump isolation
SPECIFICATION
| 구분 | 규격 (MM) |
| IMAGE PLATE SIZE | 180 * 360 |
| INK CUP | 160 |
| 최대인쇄 IMAGE | 130 |
| 구동방식 | SERVO MOTOR & Air Cylinder |
| 소비전력 | 480V,3Phase,60Hz |
| 장비규격 | 1500 * 3800 * 2250 |
| 검사장치 | PC & VISION SYSTEM |
반도체 Micro SD 메모리카드 인쇄 설비
FEATURES
- Low Particle by Ceramic Ball Mechanism
- Easy Maintenance using Repair Parts Kit
- Applications : Pump isolation
SPECIFICATION
| Items | Descriptions |
| Ink cup size | • 90 mm |
| Max marking area | • 75 mm x 300 mm |
| Image plate | • 100 mm x 500 mm |
| Control type | • Ink cup (X axis): servo motor • pad moving (Y axis, Z axis): servo motor |
| Marking type | • 1 shot 1 PCB (mold surface marking) |
| Head size | • 680 mm x 1127 mm x 924 mm |
| Consumable spare parts | • Pad (Silicon): Need to replace after worning. • Image plate • Ink • Thinner • Retarder |
